Annorlunda visualiseringar

Tree maps

För att skapa en tree map behöver vi först ladda paketet portfolio samt hämta hem den förändrade treemap-funktionen via source().

require(portfolio)

source("https://raw.githubusercontent.com/canadice/visualization_literature/master/treemapbrewer.r")

Nu har vi skapat och laddat in en ny funktion i R som heter treemap_brewer() som har följande argument:

  • id styr vilken variabel i datamaterialet som används som etikett i varje cell,
  • group styr vilken variabel som anger vilka/hur många celler som ska skapas,
  • area styr vilken variabel som bestämmer storleken på cellen,
  • color styr vilken variabel som bestämmer färgnyansen på cellen,
  • textcol styr färgen på texten i cellerna,
  • linecol styr färgen på kantlinjen mellan cellerna,
  • pal anger en RColorBrewer palette med färger som används för färgläggning av cellerna,
  • main styr diagramrubriken.

För att exemplifiera denna diagramtyp kommer iris-data användas igen. En beskrivning av detta material finns tidigare i kodmanualen. Vi vill nu skapa en tree map där vi vill se samband mellan Sepal.Length och Petal.Length för de tre olika arterna (Species) av blommor. För att kunna skapa detta diagram behöver vi ha en observation per art, så lite databearbetning behöver först göras i antingen Excel eller R.

Vi vill alltså aggregera materialet från det rådata (mikrodata) som anges för varje objekt till gruppvis data (makrodata) för varje art och detta gör vi genom att skapa ett medelvärde per art för de två undersökta variablerna. Vi skulle också kunna tänka oss att vi vill summera de olika arternas mått men i detta material är det nog lämpligare att titta på de genomsnittliga längderna som en egenskap av arten.

Nedanstående kod använder sig utav dplyr-paketets funktioner för databearbetning som kommer tas upp mycket mer i Programmering i R under vårterminen.

iris_agg <- iris %>% group_by(Species) %>% summarise(sepal_mean = mean(Sepal.Length),
                                                     petal_mean = mean(Petal.Length))

kable(iris_agg, format = "html", caption = tables("tab1")) %>%
  kable_styling(position = "center", full_width = FALSE)
1: Tabell 1: Aggregerad datamaterial för iris
Speciessepal_meanpetal_mean
setosa5.0061.462
versicolor5.9364.260
virginica6.5885.552

Nu har vi datamaterialet enligt det format som behövs för att skapa en tree map, vi har två kontinuerliga variabler samt en kategorisk variabel. Notera att vi i denna funktion måste ange datamaterialet$variabelnamnet för att lägga till variablerna som vi vill använda i funktionen, till skillnad från tidigare använda ggplot2-funktioner.

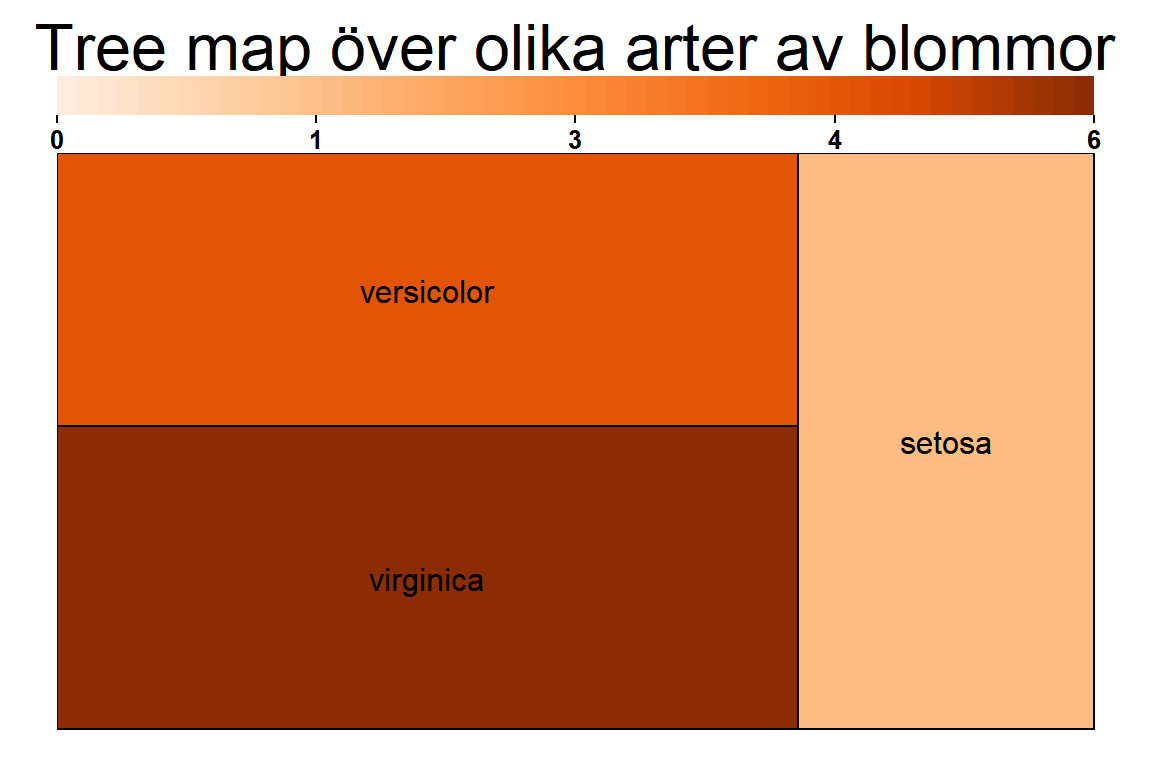

treemap_brewer(id = iris_agg$Species,
               group = iris_agg$Species,
               area = iris_agg$sepal_mean,
               color = iris_agg$petal_mean,
               textcol = "black",
               linecol = "black",
               pal = "Oranges",
               main = "Tree map över olika arter av blommor")

Tänk på att i figurbeskrivningen ange vilka variabler som styr storleken och färgen i diagrammet!

Parallellkoordinatdiagram

Denna sorts diagram ämnar att identifiera kluster av observationer i ett datamaterial, samt att kunna se korrelationen mellan intilliggande variabler. För att skapa diagrammet används ggparcoord() ur paketet GGally som vi tittat på tidigare.

Argumenten som vi är intresserade av är:

  • data som anger vilket material som ska visualiseras,
  • col som anger vilka kolumnindex som ska visualiseras,
  • scale som alltid ska vara "uniminmax" för att standardisera y-axeln till samma skalor.

Till detta diagram kan vi använda andra ggplot2-funktionalitet för text och estetik.

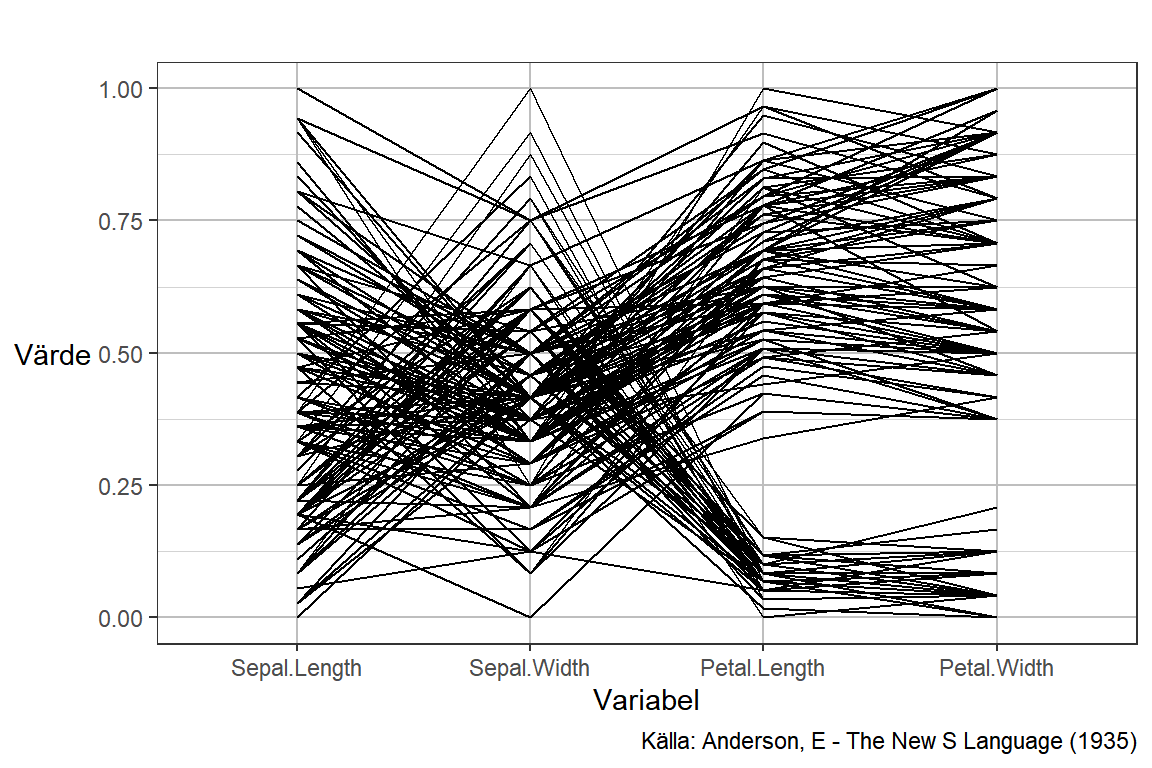

ggparcoord(data = iris,
           col = 1:4,
           scale = "uniminmax") +
  # Lägger till annan estetik likt tidigare diagram
  theme_bw() +
  theme(axis.title.y =
          element_text(angle = 0,
                       hjust = 1,
                       vjust = 0.5),
        plot.title =
          element_text(hjust = 0.5),
        plot.subtitle =
          element_text(hjust = 0.5),
        panel.grid.major.x =
          element_line(color = "gray"),
        panel.grid.minor.x =
          element_line(color = "light gray"),
        panel.grid.major.y =
          element_line(color = "gray"),
        panel.grid.minor.y =
          element_line(color = "light gray")) +
  labs(title = "",
       x = "Variabel",
       y = "Värde",
       caption = "Källa: Anderson, E - The New S Language (1935)")

Till hjälp med tolkningen av detta diagram rekommenderas att läsa följande länk.
